Cách kiểm tra diode lò vi sóng chính xác và an toàn

Diode lò vi sóng là gì?

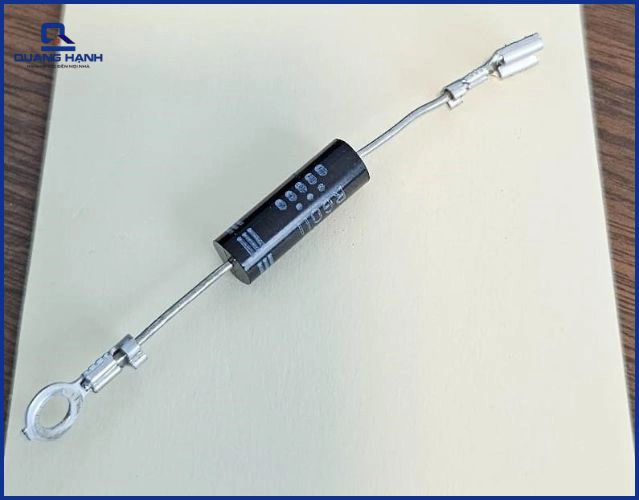

Diode lò vi sóng, còn gọi là diode cao áp hoặc diode chỉnh lưu, là một linh kiện bán dẫn được lắp trong mạch điện cao áp của thiết bị. Nhiệm vụ chính của nó là chuyển đổi dòng điện xoay chiều thành dòng điện một chiều để cung cấp cho mạch tạo điện áp cao.

Nguồn điện sau khi đi qua diode sẽ kết hợp với tụ điện và biến áp cao áp để tạo ra mức điện áp lên tới hàng nghìn vôn. Đây là điều kiện cần thiết để magnetron phát ra sóng vi ba, từ đó làm nóng và nấu chín thực phẩm.

Có thể nói, diode chính là "cầu nối" giúp mạch cao áp hoạt động đúng nguyên lý. Nếu linh kiện này bị hỏng, toàn bộ quá trình tạo sóng vi ba sẽ bị gián đoạn dù các bộ phận khác của lò vẫn hoạt động bình thường.

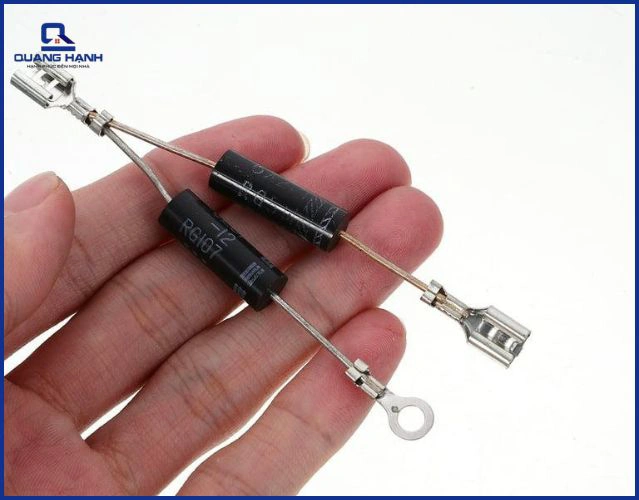

Cấu tạo của diode lò vi sóng

Thiết kế nhỏ gọn nhưng chịu điện áp rất lớn

Quan sát bên ngoài, diode lò vi sóng có hình dạng khá đơn giản với thân hình trụ hoặc hình tròn, hai đầu được trang bị đầu cos hoặc đầu nối để thuận tiện cho việc lắp đặt.

Bên trong là vật liệu bán dẫn chuyên dụng có khả năng chịu được điện áp rất cao và môi trường làm việc khắc nghiệt trong mạch cao áp của lò vi sóng.

So với diode thông thường sử dụng trong các thiết bị điện tử dân dụng, diode lò vi sóng được thiết kế để làm việc với mức điện áp lớn hơn rất nhiều nhằm đáp ứng yêu cầu của hệ thống tạo sóng vi ba.

Một số thông số kỹ thuật cần quan tâm

Khi lựa chọn diode thay thế, người dùng không nên chỉ quan tâm đến hình dáng bên ngoài mà cần chú ý đến các thông số kỹ thuật.

Thông thường, trên thân diode sẽ có mã sản phẩm và các thông số như điện áp chịu đựng, dòng điện định mức hoặc dòng điện cực đại. Đây là những yếu tố quyết định khả năng tương thích với từng model lò vi sóng.

Ví dụ, diode chỉnh lưu CL01-12 là dòng linh kiện được sử dụng khá phổ biến trên nhiều mẫu lò vi sóng dân dụng nhờ khả năng chịu điện áp lên tới 12 kV, dòng định mức khoảng 350 mA và chịu được dòng điện tức thời lớn. Ngoài ra, dòng diode này còn có thể thay thế cho một số mã tương đương như HVM10, HVR-1X3, T3512 hoặc T4512 nếu thông số kỹ thuật phù hợp.

Nguyên lý hoạt động của diode lò vi sóng

Đặc điểm quan trọng nhất của diode là chỉ cho phép dòng điện đi qua theo một hướng nhất định và ngăn dòng điện chạy theo chiều ngược lại.

Nhờ nguyên lý này, dòng điện xoay chiều từ biến áp sẽ được chỉnh lưu thành dòng điện một chiều, tạo điều kiện để mạch nhân áp hoạt động hiệu quả. Đây là bước rất quan trọng trong toàn bộ quá trình tạo điện áp cao của lò vi sóng.

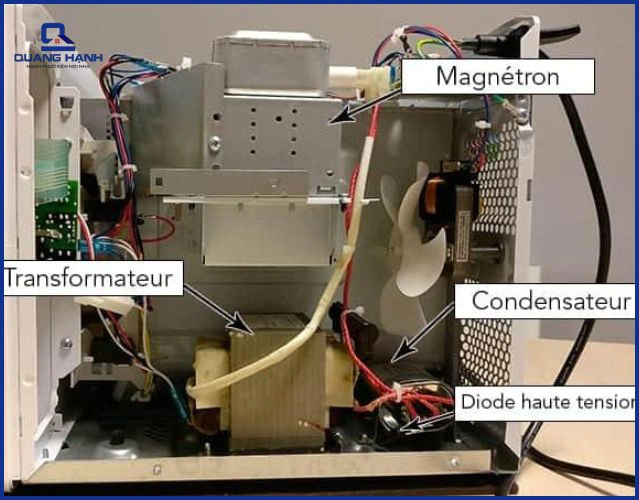

Diode không làm việc độc lập mà luôn phối hợp với tụ điện và biến áp cao áp. Khi ba bộ phận này hoạt động đồng bộ, điện áp đầu ra sẽ được nâng lên nhiều lần so với điện áp ban đầu. Nguồn điện áp cao sau đó được cấp cho magnetron để phát sóng vi ba làm nóng thực phẩm.

Nếu một trong ba linh kiện gặp sự cố, đặc biệt là diode hoặc tụ điện, toàn bộ mạch cao áp sẽ mất khả năng hoạt động, khiến lò không còn chức năng làm nóng.

Khi nào nên kiểm tra diode lò vi sóng?

Diode thường không hỏng đột ngột mà sẽ xuất hiện một số dấu hiệu cảnh báo trong quá trình sử dụng.

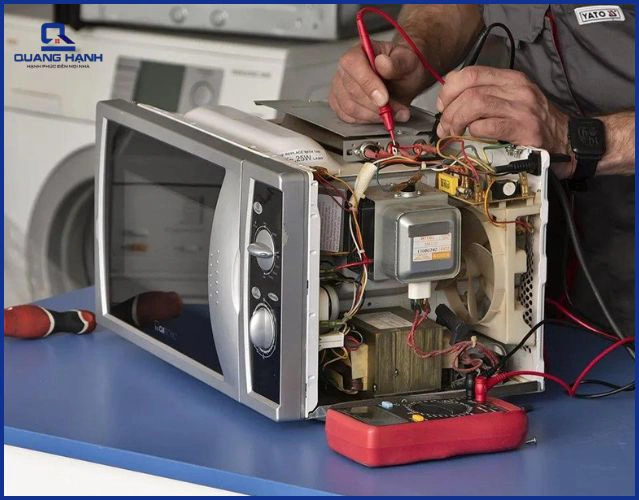

Dễ nhận thấy nhất là trường hợp lò vẫn có nguồn điện, đèn chiếu sáng bên trong vẫn hoạt động, đĩa xoay bình thường nhưng thức ăn gần như không nóng hoặc chỉ hơi ấm sau thời gian dài.

Ngoài ra, người dùng cũng nên chú ý khi lò phát ra tiếng ù lớn bất thường trong lúc hoạt động, cầu chì liên tục bị đứt hoặc xuất hiện mùi khét bên trong khoang máy. Đây đều là những hiện tượng cho thấy mạch cao áp có thể đang gặp vấn đề và diode là một trong những linh kiện cần được kiểm tra đầu tiên.

Tuy nhiên, các dấu hiệu trên cũng có thể xuất phát từ tụ điện, biến áp hoặc magnetron bị hỏng. Vì vậy, việc kiểm tra đúng cách sẽ giúp xác định chính xác nguyên nhân trước khi tiến hành thay thế linh kiện.

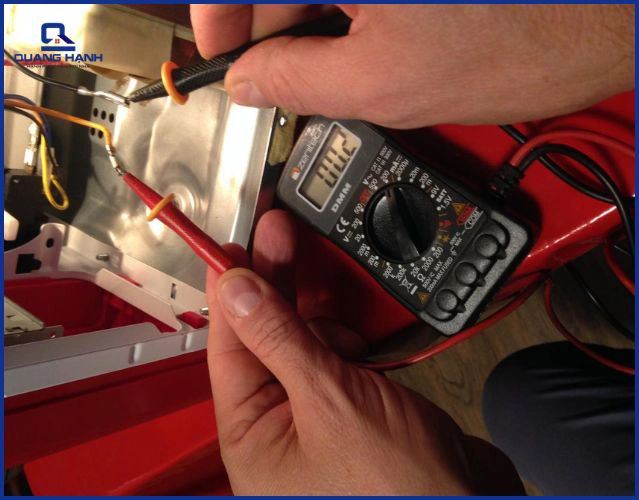

Cách kiểm tra diode lò vi sóng bằng đồng hồ vạn năng

Một trong những cách thường được kỹ thuật viên áp dụng để đánh giá tình trạng diode là sử dụng đồng hồ vạn năng. Tùy từng loại đồng hồ, bạn có thể chọn chế độ đo điện trở hoặc chức năng kiểm tra diode để thực hiện phép đo.

Về nguyên lý, diode chỉ cho phép dòng điện đi qua theo một chiều và ngăn dòng điện ở chiều ngược lại. Vì vậy, khi tiến hành đo, nếu diode còn hoạt động bình thường, kết quả ở hai chiều đo sẽ khác nhau. Ngược lại, nếu đồng hồ đều hiển thị hở mạch hoặc đều cho tín hiệu dẫn điện ở cả hai chiều, rất có thể diode đã gặp sự cố và cần được kiểm tra kỹ hơn hoặc thay thế.

Tuy nhiên, cần lưu ý rằng đối với một số loại diode cao áp sử dụng trong lò vi sóng âm tủ, đồng hồ vạn năng thông thường có thể không cho kết quả hoàn toàn chính xác do điện áp kiểm tra của đồng hồ khá thấp. Trong những trường hợp này, kỹ thuật viên thường kết hợp thêm các phương pháp kiểm tra khác để đưa ra kết luận chính xác hơn.

Cách nhận biết diode lò vi sóng đã hỏng

Diode bị đứt mạch

Khi diode bị đứt bên trong, dòng điện sẽ không thể đi qua theo bất kỳ chiều nào.

Lúc này, đồng hồ đo thường không hiển thị giá trị dẫn điện ở cả hai chiều kiểm tra. Đây là một trong những nguyên nhân khiến magnetron không nhận được nguồn điện cần thiết và lò vi sóng không thể làm nóng thực phẩm.

Diode bị chập

Ngược lại với trường hợp đứt mạch, diode bị chập sẽ dẫn điện theo cả hai chiều.

Điều này làm mất chức năng chỉnh lưu của linh kiện, gây ảnh hưởng đến toàn bộ mạch điện cao áp. Một số trường hợp còn khiến cầu chì bị đứt liên tục hoặc làm các linh kiện khác chịu tải lớn hơn bình thường.

Diode suy giảm chất lượng

Không phải lúc nào diode cũng hỏng hoàn toàn.

Sau thời gian dài sử dụng, linh kiện có thể bị suy giảm khả năng hoạt động khiến điện áp cung cấp cho magnetron không còn ổn định. Khi đó, lò vi sóng vẫn có thể làm nóng nhưng hiệu quả giảm rõ rệt, thời gian hâm nóng kéo dài hoặc nhiệt lượng không đồng đều.

Trong trường hợp này, việc kiểm tra bằng đồng hồ kết hợp với đánh giá tình trạng hoạt động thực tế của thiết bị sẽ giúp xác định chính xác nguyên nhân.

Những lưu ý quan trọng khi kiểm tra và thay diode

Luôn đặt yếu tố an toàn lên hàng đầu

Mạch cao áp của lò vi sóng có thể lưu trữ điện áp rất lớn ngay cả khi thiết bị đã được rút khỏi nguồn điện.

Do đó, tuyệt đối không chạm trực tiếp vào tụ điện, biến áp cao áp hoặc các đầu nối khi chưa thực hiện xả điện đúng cách.

Không tự sửa chữa nếu thiếu kinh nghiệm

Việc kiểm tra diode nghe có vẻ đơn giản nhưng thực tế lại liên quan đến hệ thống điện áp cao của lò vi sóng kết hợp nướng.

Nếu chưa từng sửa chữa các thiết bị điện gia dụng hoặc không có đầy đủ dụng cụ chuyên dụng, bạn nên mang thiết bị đến trung tâm bảo hành hoặc đơn vị sửa chữa uy tín để được kiểm tra chính xác và đảm bảo an toàn.

Chọn diode có thông số phù hợp

Khi mua linh kiện thay thế, hãy ưu tiên lựa chọn diode có thông số kỹ thuật tương đương hoặc cao hơn so với linh kiện gốc.

Các yếu tố cần quan tâm gồm điện áp chịu đựng, dòng điện định mức, kích thước đầu nối và khả năng tương thích với model lò vi sóng đang sử dụng.

Không nên chỉ dựa vào hình dáng bên ngoài vì nhiều loại diode có thiết kế tương tự nhưng thông số kỹ thuật hoàn toàn khác nhau.

FAQ - Câu hỏi thường gặp về Diode

1. Diode lò vi sóng là gì?

Diode lò vi sóng (diode cao áp) là linh kiện có nhiệm vụ chỉnh lưu dòng điện xoay chiều thành dòng điện một chiều trong mạch cao áp. Linh kiện này kết hợp với biến áp và tụ điện để tạo điện áp cao cấp cho magnetron phát sóng vi ba làm nóng thực phẩm.

2. Diode lò vi sóng bị hỏng có dấu hiệu gì?

Khi diode bị hỏng, lò vi sóng có thể vẫn sáng đèn, quạt chạy và đĩa xoay bình thường nhưng thức ăn không nóng. Ngoài ra, lò có thể phát ra tiếng ù lớn, cầu chì thường xuyên bị đứt hoặc xuất hiện mùi khét trong quá trình hoạt động.

3. Có thể kiểm tra diode lò vi sóng bằng đồng hồ vạn năng không?

Có. Bạn có thể sử dụng đồng hồ vạn năng ở chế độ đo điện trở hoặc kiểm tra diode để đánh giá sơ bộ tình trạng linh kiện. Tuy nhiên, với một số diode cao áp, đồng hồ thông thường có thể không cho kết quả chính xác tuyệt đối do điện áp kiểm tra thấp hơn điện áp làm việc thực tế.

4. Làm sao để biết diode lò vi sóng bị đứt hoặc bị chập?

Nếu diode bị đứt, đồng hồ sẽ không hiển thị tín hiệu dẫn điện ở cả hai chiều đo. Nếu diode bị chập, linh kiện sẽ dẫn điện theo cả hai chiều. Cả hai trường hợp đều khiến mạch cao áp hoạt động không bình thường và ảnh hưởng đến khả năng làm nóng của lò.

5. Diode hỏng có phải nguyên nhân duy nhất khiến lò vi sóng không nóng không?

Không. Ngoài diode, các linh kiện như magnetron, tụ điện cao áp, biến áp cao áp hoặc cầu chì cao áp cũng có thể khiến lò vi sóng không làm nóng thực phẩm. Vì vậy, cần kiểm tra tổng thể mạch cao áp để xác định đúng nguyên nhân.

Diode là một linh kiện nhỏ nhưng giữ vai trò rất quan trọng trong quá trình tạo điện áp cao để lò vi sóng làm nóng thực phẩm. Việc nắm được nguyên lý hoạt động, nhận biết các dấu hiệu hư hỏng cũng như cách kiểm tra diode lò vi sóng sẽ giúp bạn xử lý sự cố nhanh hơn, hạn chế thay thế linh kiện không cần thiết và tiết kiệm chi phí sửa chữa.

Bên cạnh đó, do mạch cao áp của lò vi sóng tiềm ẩn nhiều nguy cơ mất an toàn, người dùng chỉ nên tự kiểm tra khi có đủ kiến thức và dụng cụ phù hợp. Nếu không chắc chắn về tình trạng của thiết bị, hãy tìm đến các đơn vị uy tín để được hỗ trợ.
